- 灰鑄鐵
- 球墨鑄鐵

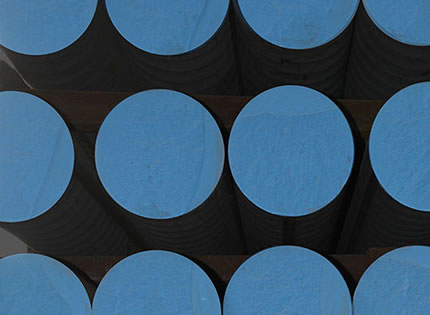

LZHT250
產品類型：
D型石墨灰鑄鐵
基體組織：
F + P
抗拉強度：
≥ 220
硬度：
170~220
D型石墨灰鑄鐵是一種低硬度高強度的新型材料，基體為鐵素體約75-95％，珠光體約5-25％。在材料斷面的任何部位，冷硬碳化物均少于5％。
產品介紹
強度、耐磨性、耐熱性均較好，減振性良好，鑄造性能較優，需進行人工時效處理。因其受熱變形量較小，常使用于高溫場合。
化學成分：碳含量為2.8%-3.8%，硅含量為2.2%-2.6%，錳含量為0.5-0.8%，磷含量≤0.15%，硫含量≤0.12%。
取樣基準位置
圓形棒材：取半徑1/2位置
矩形或方形棒材：取對角線1/4位置
見下圖，作為檢測抗機械性能與金相組織的判定依據。
石墨形態
基體組織
生產外形和尺寸范圍
| 圓形 | 正方形 | 長方形 | 半圓 | 定制 |
| 18mm-670mm | 25mm×25mm-470mm×470mm | 對角線670mm | R30mm-R212mm | 可根據要求提供定制 |
| 形狀 | 公制（mm） | 公制（mm） | 英制(inch) | 英制（inch) |
| 尺寸 | 加工余量 | 尺寸 | 加工余量 | |
| 圓形 | φ20~φ45 | 2.40 | 0.8~ 1.78 | 0.094 |
| φ45~φ65 | 3.20 | 1.78~2.56 | 0.126 | |
| φ65~φ100 | 5.00 | 2.56~4.00 | 0.197 | |
| φ100~φ200 | 7.00 | 4.00~8.00 | 0.276 | |
| φ200~φ280 | 11.00 | 8.00~11.00 | 0.434 | |
| 280～φ450 above | 14.00 | 11.00~17.72 | 0.551 | |
| 矩形 | 25~50 | 3.50x3.50 | 1.00x2.00 | 0.14x0.14 |
| 50~100 | 6.00x6.00 | 2.00x4.00 | 0.24x0.24 | |
| 100~200 | 9.00x9.00 | 4.00x8.00 | 0.35x0.35 | |
| 200~320 | 11.00x11.00 | 8.00x12.60 | 0.43x0.43 | |
| 420~420 above | 14.00x14.00 | 16.54x16.54 | 0.55x0.55 | |
| 半圓形 | R40~R85 | 2.50 | R1.57~R3.35 | 0.10 |
| R85~R180 above | 3.00 | R3.35~R7.10 | 0.12 |
備注：可根據用戶要求的其他牌號、成分進行生產。
冀公網安備13042402000172號
